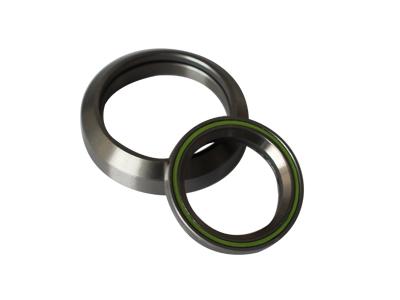

  • 產品名稱：軸承公差
  • 型　　號：B009
??? E&B深溝球軸承的外形尺寸公差和旋轉精度公差按國標GB/T307.1分為PO、P6、P5、P4、P2五個公差等級。它們等同于國際 標準IS0492、德國標準DIN620，日本工業標準JISBl514以及美國國家標準ANSI/AFBMASTD20的相應公差等級。這些公差等級和 ISO等標準的對照如表3.1所示。詳細的公差值如表3.2和表3.3所示。

表3.1 標準公差等級對照
標準號 公差等級
GB/T 307.1 0 6 5 4 2
JISB1514 0 6 5 4 2
ISO492 0 6 5 4 2
DIN620 P0 P6 P5 P4 P2
ANSI/AFBMA
STD20		 ABEC-1 ABEC-3 ABEC-5 ABEC-7 ABEC-9

表3.2 內圈公差 單位:(units)μm
公差等級 d
mm		 dmp dsa Vdsp Vdmp Kia Sd Sia BV ? VBS
開式
直徑系列
GB/T307.1 超過 到 上偏差 下偏差 上偏差 下偏差 9 0.1 2,3,4 Max. 上偏差 下偏差 Max.
Max.
0 2.5
10
18
30		 10
18
30
50		 0
0
0
0		 -8
-8
-10
-12		 ? ? 10
10
13
15		 8
8
10
12		 6
6
8
9		 6
6
8
9		 10
10
13
15		 ? ? 0
0
0
0		 -120
-120
-120
-120		 15
20
20
20
6 2.5
10
18
30		 10
18
30
50		 0
0
0
0		 -7
-7
-8
-10		 ? ? 9
9
10
13		 7
7
8
10		 5
5
6
8		 5
5
6
8		 6
7
8
10		 ? ? 0
0
0
0		 -120
-120
-120
-120		 15
20
20
20
5 2.5
10
18
30		 10
18
30
50		 0
0
0
0		 -5
-5
-6
-8		 ? ? 5
5
6
8		 4
4
5
6		 4
4
5
6		 3
3
3
4

4
4
4
5

 7
7
8
8		 7
7
8
8		 0
0
0
0		 -40
-80
-120
-120

5
5
5
5
4 2.5
10
18
30		 10
18
30
50		 0
0
0
0		 -4
-4
-5
-6		 0
0
0
0		 -4
-4
-5
-6		 4
4
5
6		 3
3
4
4		 3
3
4
4		 2
2
2.5
3		 2.5
2.5
3
4		 3
3
4
4		 3
3
4
4		 0
0
0
0		 -40
-80
-120
-120		 2.5
2.5
2.5
3
2 2.5
10
18
30		 10
18
30
50		 0
0
0
0		 -2.5
-2.5
-2.5
-2.5		 0
0
0
0		 -2.5
-2.5
-2.5
-2.5		 ? 2.5
2.5
2.5
2.5		 2.5
2.5
2.5
2.5		 1.5
1.5
1.5
1.5		 1.5
1.5
2.5
2.5		 1.5
1.5
1.5
1.5		 1.5
1.5
1.5
1.5		 0
0
0
0		 -40
-80
-120
-120		 1.5
1.5
1.5
1.5
α 僅適用于4級、2級直徑系列0、1、2、3和4。

表3.3 外圈公差 單位:(units)μm
公差等級 D
mm		 Dmp dsa Vadsp Vdmp Kea SD Sea CS VCS
開式 閉式
直徑系列
B/T307.1 超過 到 上偏差 下偏差 上偏差 下偏差 9 0.1 2,3,4 0,1,2,3,4 Max. 上偏差 下偏差 Max.
Max.
0 2.5
6
18
30
50		 6
18
30
50
80		 0
0
0
0
0		 -8
-8
-9
-11
-13		 ? ? 10
10
12
14
16		 8
8
9
11
13		 6
6
7
8
10		 10
10
12
16
20		 6
6
7
8
10		 15
15
15
20
25		 ? ? 與同一
軸承內
圈的
Bs
相同		 與同
一軸
承內
圈的
Vbs
相同
6 2.5
16
18
30
50		 6
18
30
50
80		 0
0
0
0
0		 -7
-7
-8
-9
-11		 ? ? 9
9
10
11
14		 7
7
8
9
11		 5
5
6
7
8		 9
9
10
13
16		 5
5
6
7
8		 8
8
9
10
13		 ? ?
5 2.5
6
18
30
50		 6
18
30
50
80		 0
0
0
0
0		 -5
-5
-6
-7
-9		 ? ? 5
5
6
7
9		 4
4
5
5
7		 4
4
5
5
7		 ? 3
3
3
4
5

5
5
6
7
8

 8
8
8
8
8		 8
8
8
8
10

5
5
5
5
6
4 2.5
6
18
30
50		 6
18
30
50
80		 0
0
0
0
0		 -4
-4
-5
-6
-7		 0
0
0
0
0		 -4
-4
-5
-6
-7		 4
4
5
6
7		 3
3
4
5
5		 3
3
4
5
5		 ? 2
2
2.5
3
3.5		 3
3
4
5
5		 4
4
4
4
4		 5
5
5
5
5		 2.5
2.5
2.5
2.5
3
2 2.5
6
18
30
50		 6
18
30
50
80		 0
0
0
0
0		 -2.5
-2.5
-4
-4
-4		 0
0
0
0
0		 -2.5
-2.5
-4
-4
-4		 ? 2.5
2.5
4
4
4		 2.5
2.5
4
4
4		 2.5
2.5
4
4
4		 1.5
1.5
2
2
2		 1.5
1.5
2.5
2.5
4		 1.5
1.5
1.5
1.5
1.5		 1.5
1.5
2.5
2.5
4		 1.5
1.5
1.5
1.5
1.5
α 僅適用于4級、2級直徑系列0、1、2、3和4。
